Gigabyte Z690 AORUS XTREME

Af Thomas Eriksen | 21-11-2021 | 655 visninger | 0 kommentarer

Design og Tilslutningsmuligheder




Design.

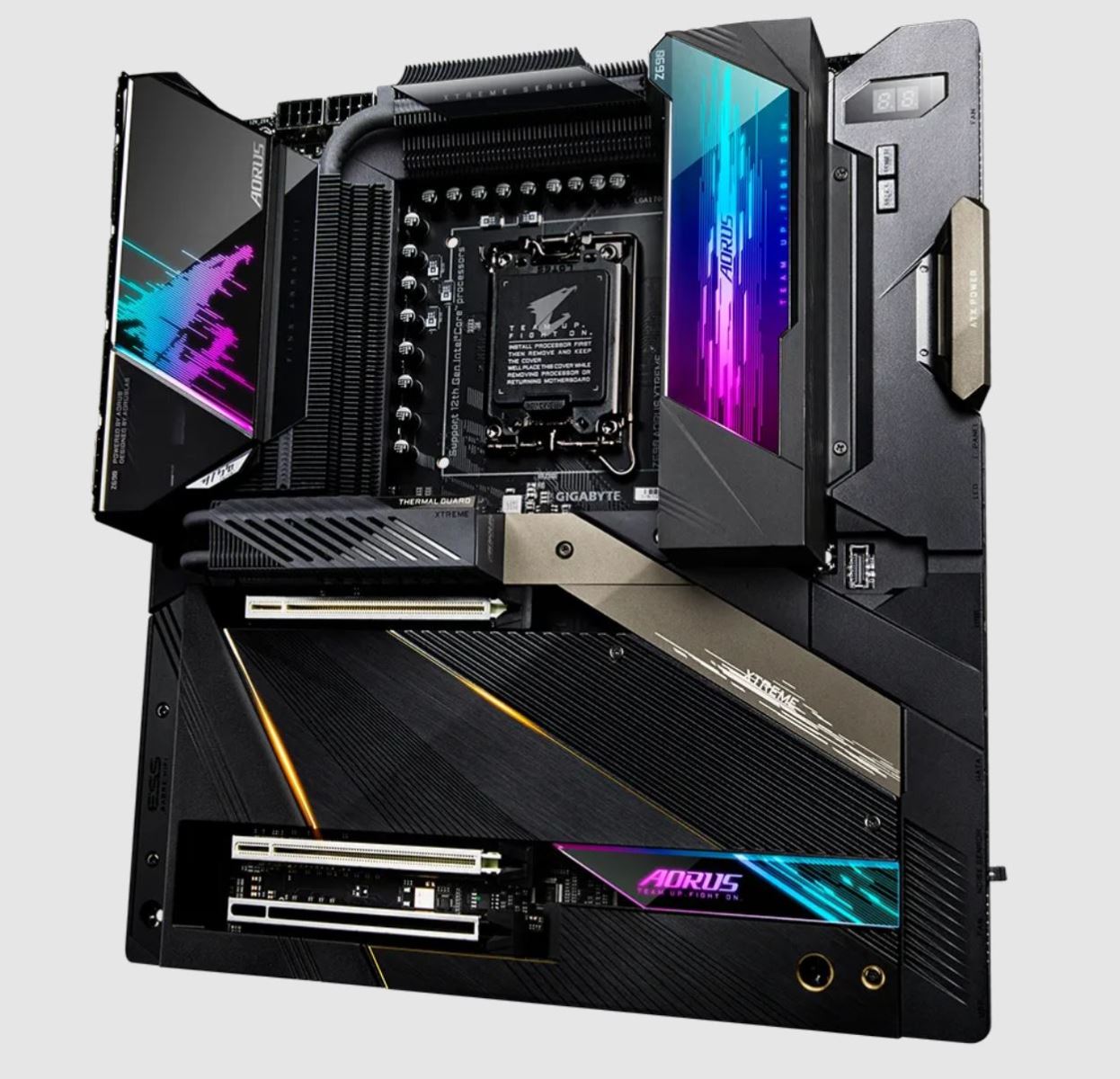

Nu hvor vi har fået tingene ud af kassen er det tid til at kigge på selve bundkortet. Jeg kan ikke undgå at endnu engang nævne vægten af dette bundkort, for det er pokkers tungt og det er der en årsag til. Der er nærmest ikke et eneste område på bundkortet, som ikke har fået et metal skjold eller en køler monteret. Det er nærmest kun omkring CPU og RAM soklerne, at man kan se bundkortet. For mit eget vedkommende, er det nok det mest 'over the top' bundkort jeg selv har stået med i hænderne og jeg har ellers set rigtigt mange på mine ture til messer. Der findes et par vandkølede eksempler af bundkort, som er lige nummeret mere ekstreme, men vi er godt derop ad.

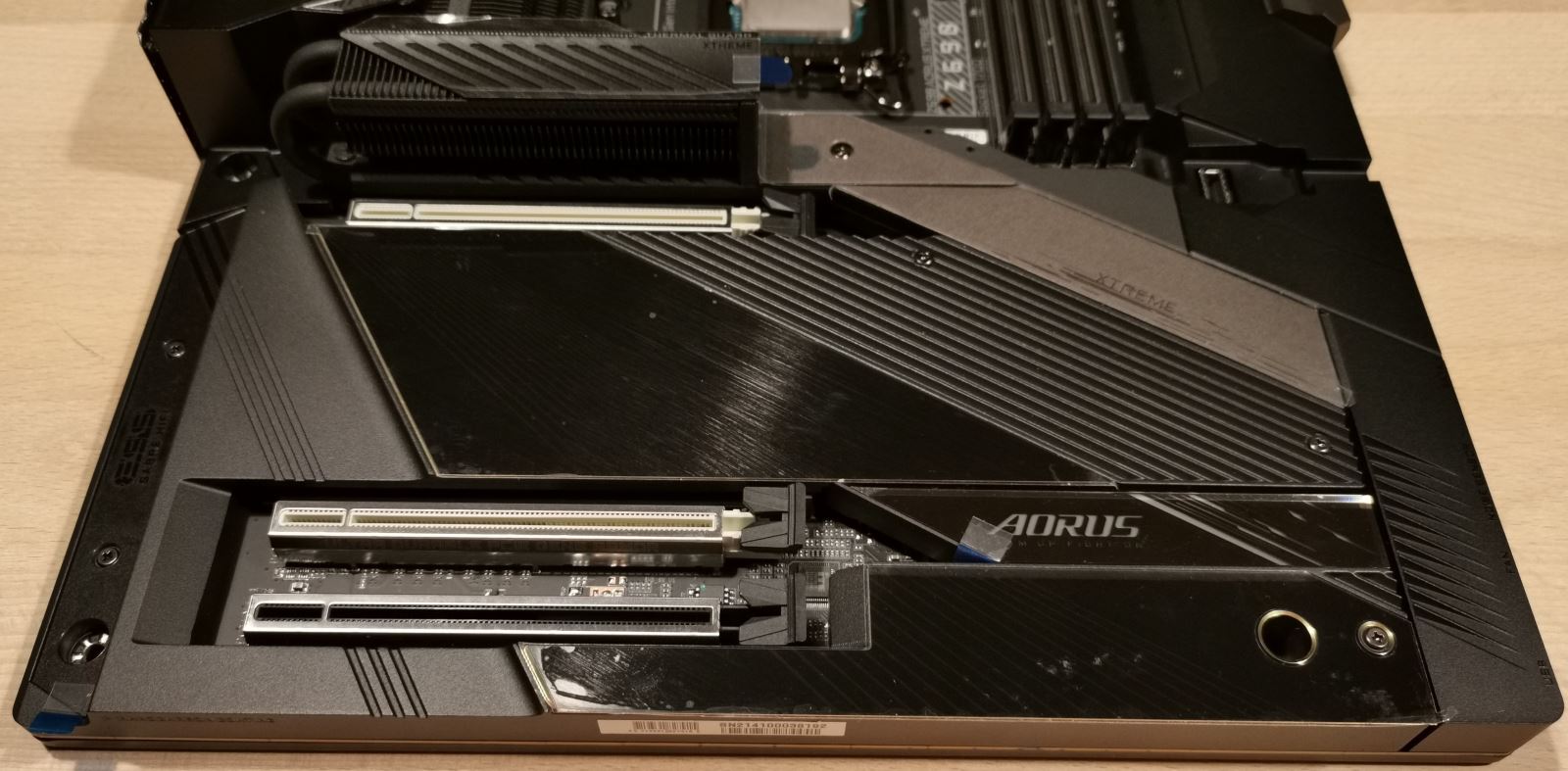

Antallet af kølere betyder også, at man skal skille en del ad for at komme ned til bundkortet for at montere M.2 SSD. Hvilket kan gøre det lidt mere besværligt, at eftermontere en ekstra disk. Der er i alt 4 M.2 porte og 3 af dem er monteret mellem de 2 PCI-e slots og det sidste er monteret mellem CPU’en og det første PCI-e slot. På denne placering er der desuden monteret en stor køler, så du kan holde din SSD godt kølig. Desværre er den også lidt stor, så jeg kan frygte at det i et lukket kabinet, kan gøre det lidt sværere at udløse holderen på PCI-e porten. På vores åbne test system var det dog ikke et problem.

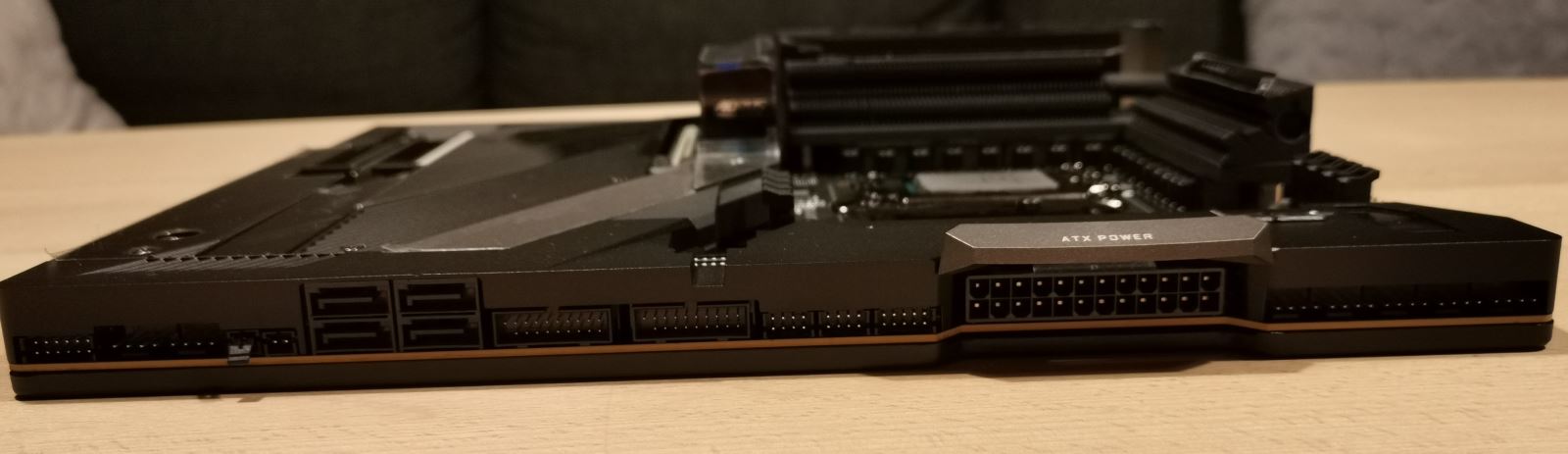

Udover et bundkort der er pakket helt ind kan man også godt mærke, at der er tænkt lidt over tingene, når det kommer til placering af stik. Alle stik er monteret for enden af bundkortet, så du kan lave en ordentlig kabelføring uden at skulle have kabler stikkende op af bunkortet. Det er en god detalje, for med den pris vil du jo se bundkortet og ikke nogle billige kabler stikke ud af det.

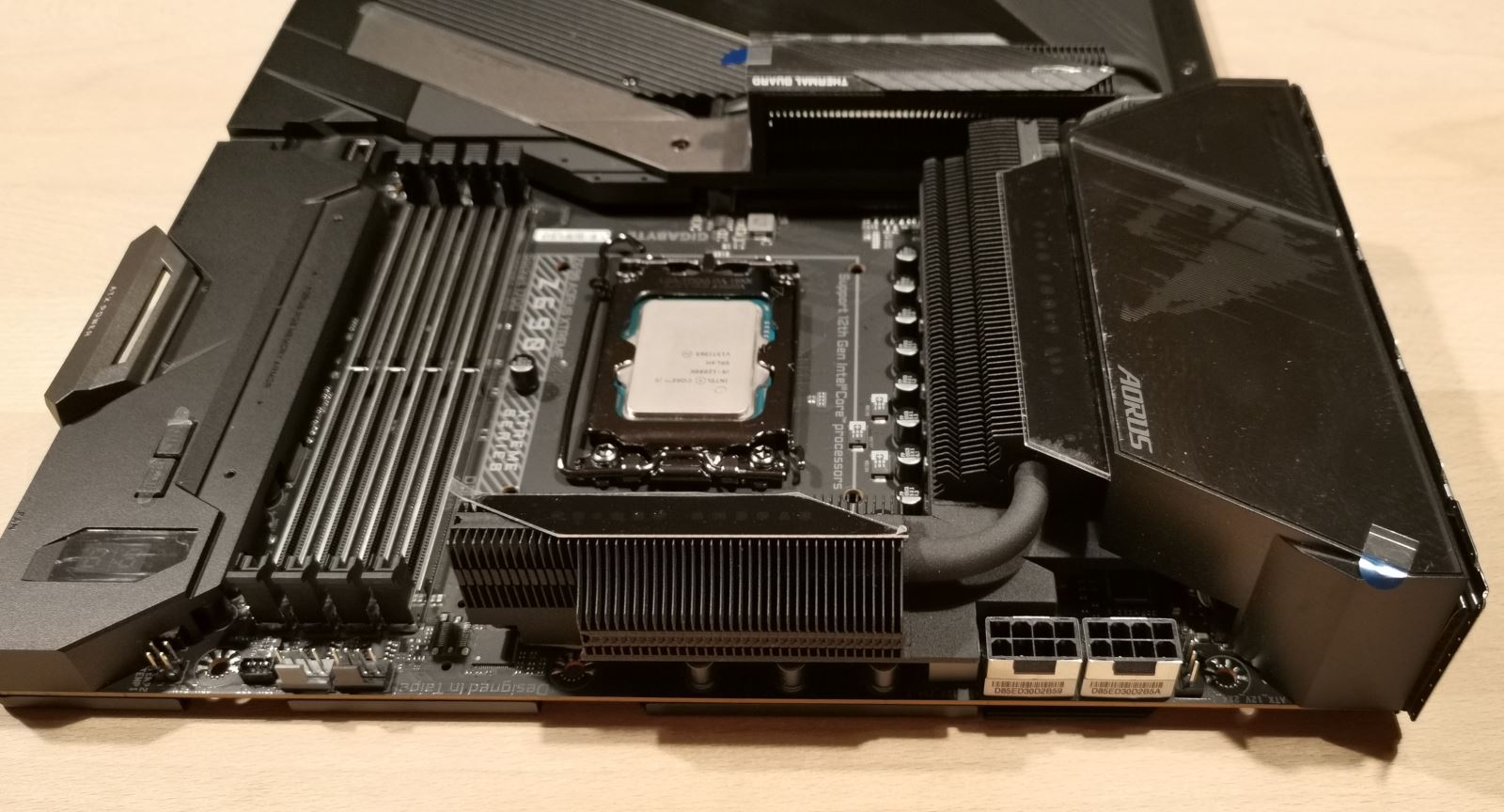

Eneste undtagelse til dette er de 2 stik som skal forsyne CPU’en med strøm og lige som på MSI-kortet, er det forsynet placeret mellem nogle store køleribber, som kan gøre det lidt svært at montere stikkene, hvis du ikke har meget plads i toppen af dit kabinet. Så et råd herfra må være, at montere disse 2 kabler før du skruer bundkortet fast.


Tilslutningsmuligheder

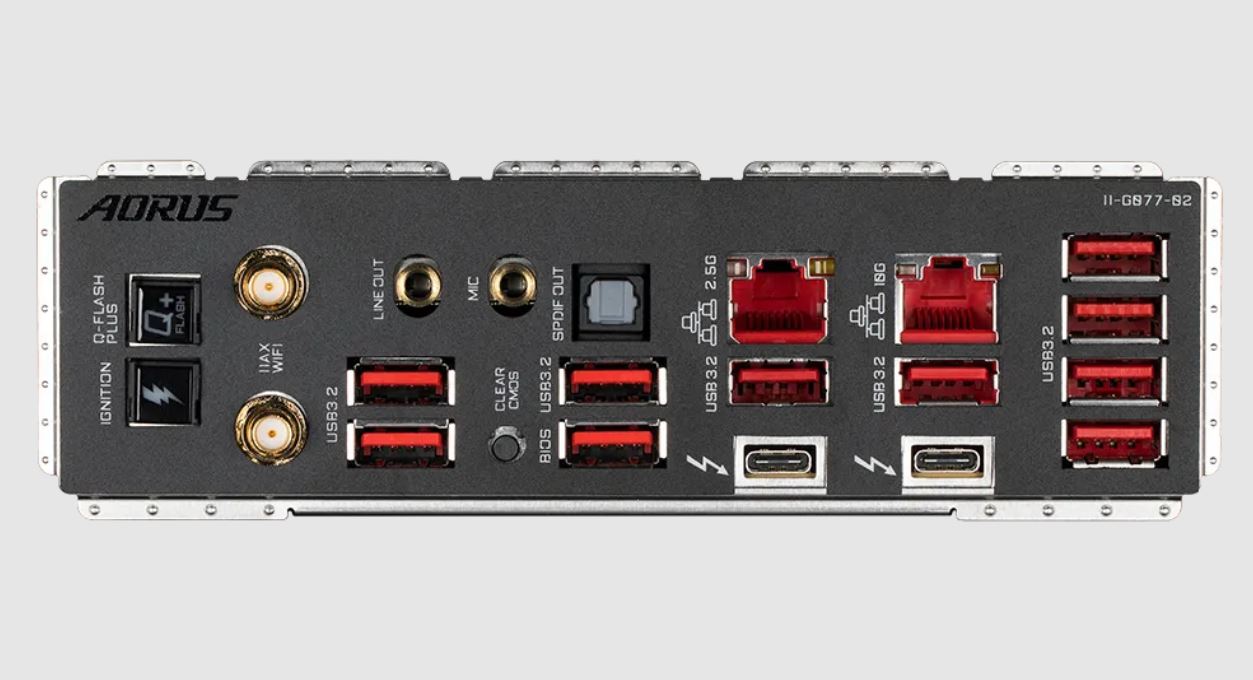

Vi starter med de eksterne tilslutninger. På bagpanelet finder du 12 USB stik, hvoraf det 2 af dem er USB C typen. Du finder også 2 stk lan stik et på 2,5 gigabit og et på 10 gigabit, og så er der 2 stik til den medfølgende Wifi antenne. Du finder også stik til højtaler og til mikrofon, men lidt usædvanligt, er der kun de 2 stik så der er ingen mulighed for lidt ældre surround systemer der har brug for flere kabler. Du har naturligvis stadig S/PDIF og det er nok den du primært vil bruge alligevel.

Derudover er der 3 knapper med funktionerne, tænd computeren, flash bios og clear cmos, Alle gode knapper at have direkte på bundkortet når man overclocker.

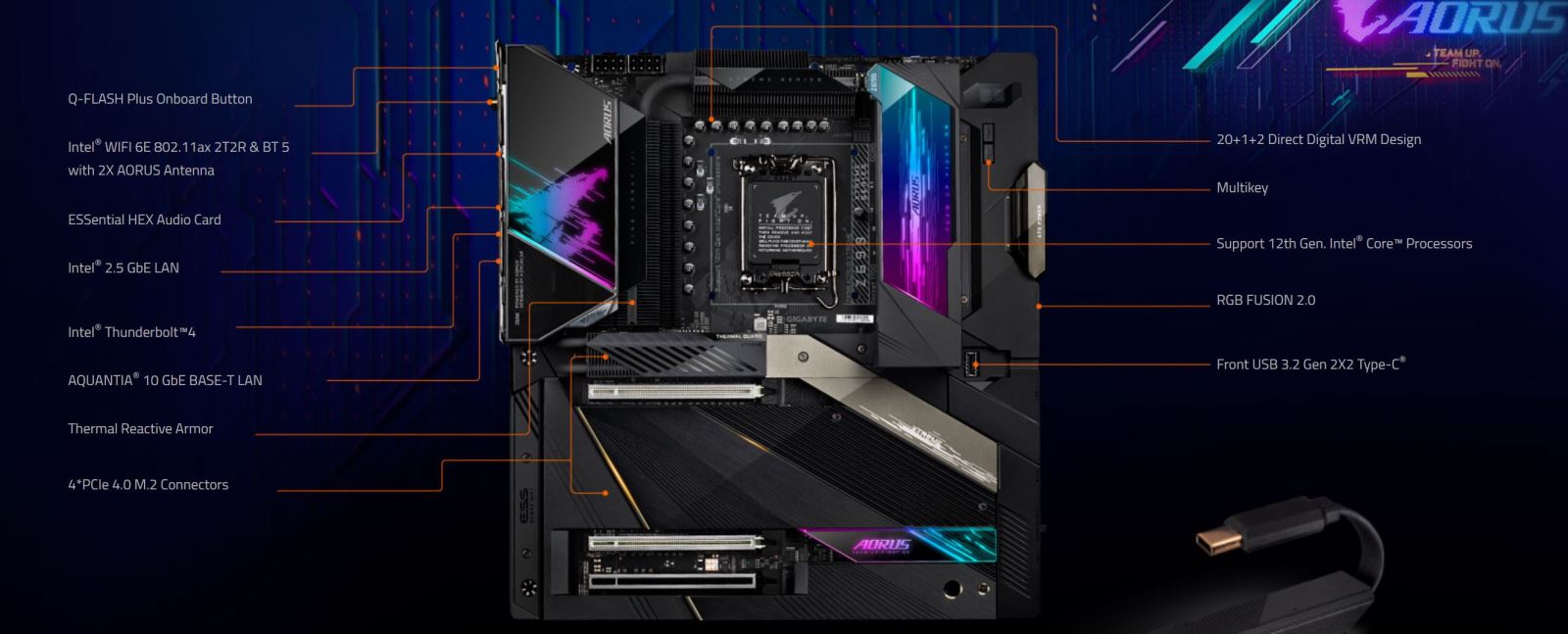

Inden på selve bundkortet er der også et kæmpe udvalg af tilslutningsmuligheder, Der er intet mindre end 10 fanheaders hvoraf de fleste faktisk sidder på kanten af bundkortet. Men der er også mulighed for tilslutning til RGB  mv.
